二、適用范圍
供廠礦企業、大專院校、科研單位及各類實驗室等作物品干燥、烘培、熔蠟、滅菌之用。

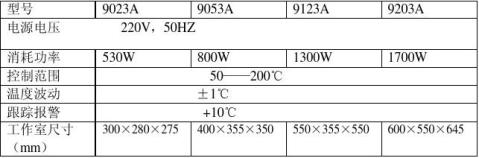

三、技術指標
臺式DHG-9003型

四、結構概述
DHG型鼓風干燥箱是系列產品，按外型分為臺式和立式二類，由不同的工作室材料，工作室尺寸和控制范圍分為不同規格、品種。干燥箱外殼體均采用優質鋼板表面烘漆，工作室采用涂有耐高溫銀粉漆的優質鋼板或不銹鋼鋼板，工作室內設有二層涂有耐高溫銀粉漆的優質鋼板或不銹鋼絲制成的擱板，擱板間距可任意調節，中間層充填超細玻璃棉隔熱。臺式箱門采用雙層鋼化玻璃門或觀察窗，立式箱門中上方設有雙層鋼化玻璃觀察窗，能清晰觀察到箱內加熱物品。工作室與箱門連接處裝有耐高溫硅橡膠密封圈，以保證工作室與箱門之間密封。干燥箱帶指示燈電源開關、控制儀等操作件均集中與箱體前面下方的控制面板處，臺式設置于箱體左前側，立式設置箱體下前方。
箱內加熱恒溫系統主要由裝有離心式葉輪的烘箱專用低噪聲電動機、電加熱器、合適的風道結構和控溫儀組成。當接通干燥箱電源時，電動機即同時運轉，將直接置于箱內底部或背部的電加熱器產生的熱量通過風道向上或向前排出，經過工作室內干燥物品再吸入風機，如此不斷循環使溫度達到均勻。
臺式和立式大容積鼓風干燥箱風門調節器能通過開啟風門調節旋鈕，調節箱內進入空氣量。

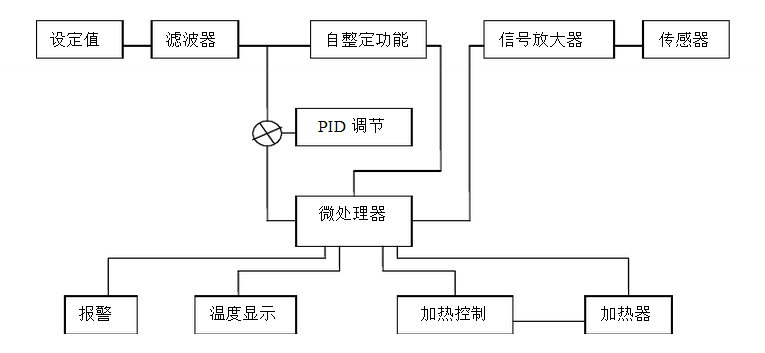

微電腦智能控制儀，采用自整定PID技術，與傳統PID控制相比具有控溫迅速，響應快，超調小，精度高的特點，設定溫度和箱內溫度同時均有數字顯示，具有上限跟蹤報警和帶數字定時器功能，定時可長達9999分鐘。使用輕觸按鍵設定參數，操作方便。

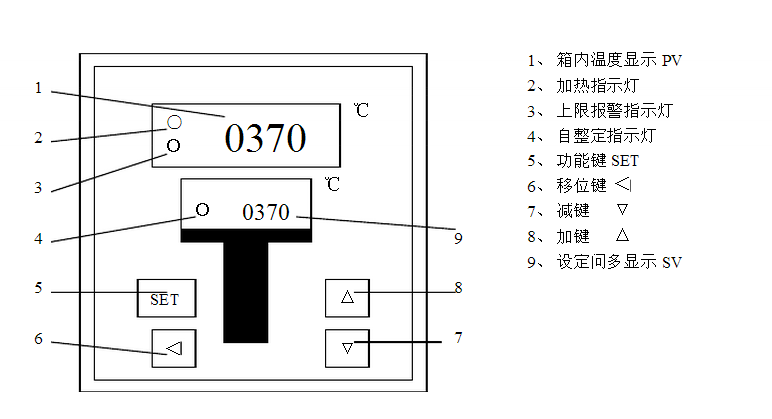

五、只能控溫儀的面板功能及操作流程

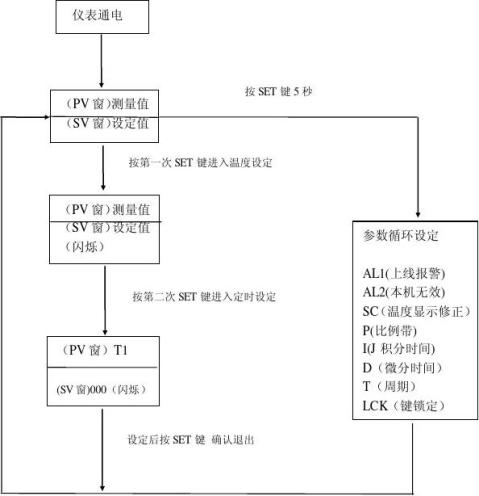

操作流程
注：參數設定后，應按功能鍵“SET”約五秒確認，否則30秒后程序自動退出，參數設定無效。
六、使用方法
1.把需要干燥的物品放入干燥箱內，管好箱門，臺式干燥箱把風門調
節旋鈕旋到“Z”處。
2.把電源開關拔**“1”處，此時電源指示燈亮，控溫儀上有數字顯示。
3.溫度設定
當所需加熱溫度與設定溫度相同時不需要新設定，反之則需要重新設定。先按控溫儀的功能鍵“SET”進入溫度設定狀態，此時SV設定顯示一閃一閃，再按移位鍵“?”配合加鍵“△”或減鍵“▽”操作，設定結束需按一下功能鍵“SET”確認。如需設定溫度150℃，原設定溫度86.5℃，先按下一功能鍵“SET”，再按移位鍵“?”，講光標移**顯示器百位數字上，然后按加鍵“△”，使百位數字從“0”升**“1”，百位數設定后，移動光標一次設定十位、個位和分位數字，使設定溫度顯示150.0℃，按功能鍵“SET”確認，穩定設定結束，程序進入定時設定。
4.定時設定
當PV窗顯示T1時，進入定時設定，出廠時SV窗為0000，表示定時器不工作，如不需要定時，即按SET鍵退出，如需定時1小時，可用移位鍵配好加鍵把SV窗設定為0060，定時2小時，設定為0120，以此類推。設定結束后，按SET鍵確認退出。

5.設定接受，各項數據長期保存。此時干燥箱進入升溫狀態，加熱指示燈亮。當箱內溫度接近設定溫度時，加熱指示燈忽亮忽暗，反復多次，控制進入恒溫狀態。
