一、簡  介
本滅菌器是利用飽和蒸汽對醫療器械、敷料、藥液、玻璃器皿等進行消毒滅菌的設備。具有效果優良、操作簡易、安全可靠等優點，適用于醫療衛生、科研、食品行業等單位，是理想的滅菌設備。
二、結 構 特 點
★ 外形為方形立式結構。外殼、滅菌器桶、滅菌網籃選用不銹鋼材料制成。
★ 裝有泄壓裝置安全閥，桶內壓力達到0.25Mpa時，安全閥能自動跳起，釋放過高的壓力，性能可靠。
★ 裝有雙刻度壓力表，具有壓力、溫度讀數指示，觀察清晰。
★ 本容器具有自動保護功能，當容器內缺水干燒時，將自動切斷加熱器電路，并停止滅菌器工作，有效保護設備使用，同時蜂鳴器響，儀表顯示Err3提醒用戶及時補充水量。
★ 溫度、時間采用單片機技術的新型智能數顯調節儀。用戶可根據不同要求，通過操作控制面板的觸摸鍵對溫度及時間進行設定、調節達到滅菌目的。
三、技 術 參 數
a. 滅菌器容積：70L、100L；       b. 控溫范圍：109℃~135℃；
c. 電源電壓：交流220V±10%，50HZ±1%；
d. 加熱器功率：3.2KW（70A）、3.5KV（100A）；
e. 工作**高壓力：0.212MPa；溫度：135℃；
f. 工作環境：溫度5℃-40℃；相對濕度≤80%RH；
g. 設備安全類別：I類。
四、安 裝 要 求
★ 本設備按電擊防護為Ⅰ類，不能在有易燃易爆氣體環境中使用。
★ 本設備為連接于總電源板上或插頭分?jǐn)嗟囊苿釉O(shè)備，若用戶使用插頭插座，其額定值不應小于15安培，所用器件均應通過G家安全認證。
★ 用戶按產品銘牌和使用說明書規定參數將設備按電路接線圖      接**規定電源上，同時設備應可靠接地。
     五、使 用 方 法
本滅菌器容器蓋部位在工作狀態處于高溫，禁止觸摸。
★警告語“汽未放盡，不得開啟”：在滅菌器滅菌結束后，當壓力表未恢復零位前，不得開啟容器蓋，否則易造成高溫蒸汽灼傷。
A堆放：

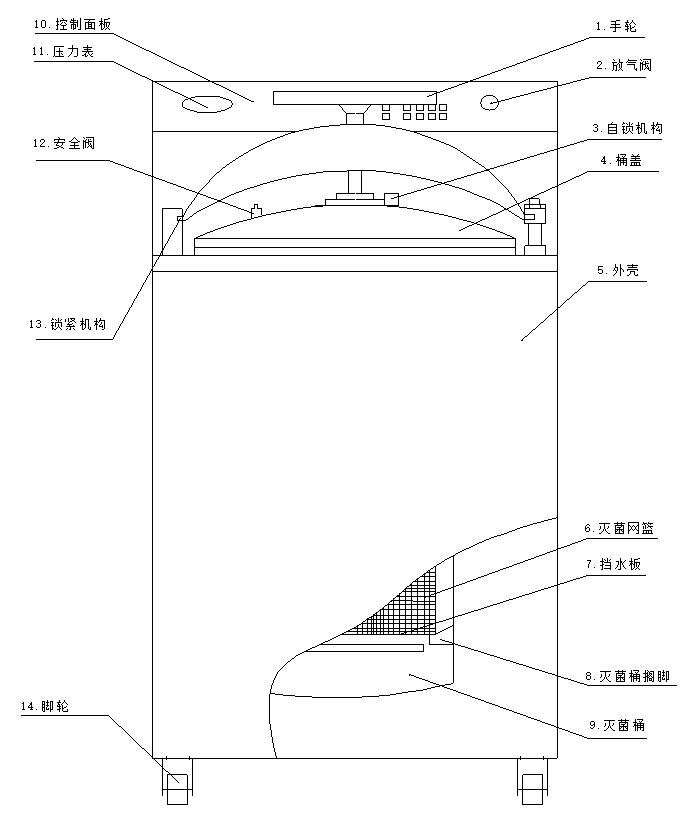

    1、逆時針方向旋轉手輪（1）、向右拉開桶蓋（4）、取出滅菌網籃（6）、取出擋水板（7）。
    2、打開小門，關緊放水閥，在滅菌桶（9）內加入清水，水位**滅菌桶擱腳（8）處即可（擋水板下）。連續使用時，必須在每次滅菌后補足水量。
3、放回?fù)跛?，把滅菌網籃放入滅菌桶。滅菌的物品予以妥善包扎，有順序的放入滅菌網籃內。相互之間留有間隙，有利于蒸汽的穿透，提高滅菌效果。
B密封
1、向左方向推進桶蓋，對準桶口位置。
2、仔細檢查，觀察桶蓋對正滅菌桶口，然后順時針用力旋緊手輪，直到不能旋動為止，使桶蓋密封圈與桶上口相密合，并使自鎖裝置（3）與齒輪凹處吻合。
3、用橡膠管連接在儲水桶上部的放汽管接口上，然后插入到一個裝有約100ml冷水的儲水桶里，并關緊手動放汽閥（2）。（順時針關緊，逆時針打開）在加熱升溫過程中，當溫控儀顯示溫度小于102.0℃時，由溫控儀控制的電磁閥將自動放汽，排除滅菌桶內的冷空氣。當顯示溫度大于102.0℃時，自動放汽停止，此時如還在大量放汽，則手動放汽閥未關緊，應及時把它關緊。
C操作使用

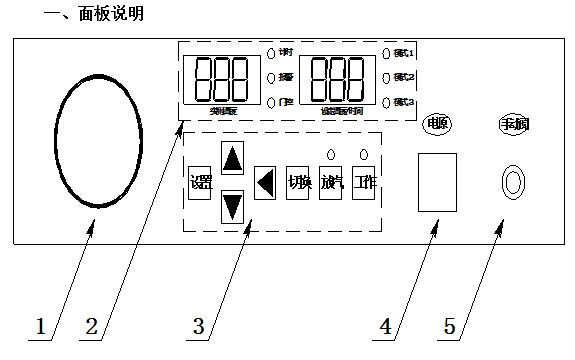

一、面板說明

 1、壓力表：顯示滅菌桶的壓力；
   2、顯示區：顯示實測溫度和設定溫度或滅菌時間等；
   3、按鍵區：設置鍵、加鍵、減鍵、移動鍵、切換鍵、放汽鍵和工作鍵；
   4、電源開關：控制顯示部分的電源（不能關閉加熱器上的電源）；
5、手動閥：手動放掉滅菌桶內的壓力（在正常工作中一定要關閉閥門）。

二、操作說明：

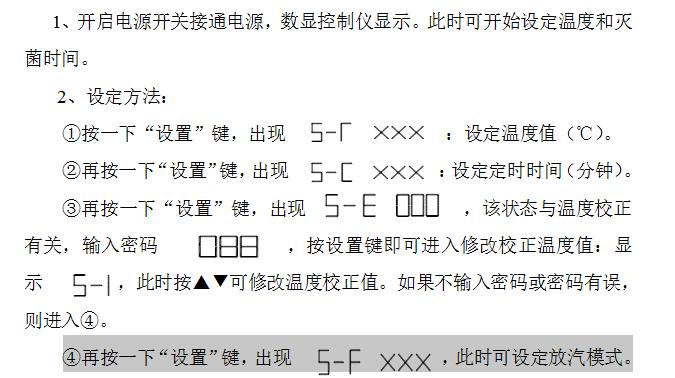

1、開啟電源開關接通電源，數顯控制儀顯示。此時可開始設定溫度和滅菌時間。
2、設定方法：

放汽模式有三種可供選擇，模式1：不排汽即滅菌結束后放汽電磁閥不動作。模式2：脈沖排汽即滅菌結束后放汽電磁閥時開時關，以脈沖的形式排汽。模式3：常排汽即滅菌結束后放汽電磁閥一直打開排汽。選擇好“模式”后按“設置”鍵返回到溫度顯示，被選擇模式的指示燈亮。
⑤按一下“工作”鍵，“工作”指示燈亮，系統正常工作（如門控?zé)袅翆⒉荒苓M(jìn)入自動控制滅菌），進入自動控制滅菌過程。
⑥若燒干，開關自動斷開，報警燈亮并有報警聲。
⑦工作結束，必須等待滅菌器壓力降到0.027Mpa以下，才允許打開滅菌器門。
⑧其他鍵功能：
“   ”鍵：在設置參數狀態，每按一次被設置參數左移一位。在設置狀態，按“▲”“▼”鍵：增加/減少參數設置位的值。
“切換”鍵“在測量過程中，切換顯示當前溫度值和計時時間余值。
放汽鍵：每按一次放汽鍵打開/關閉放汽電磁閥。
“計時”燈
當內腔溫度達到設定溫度時，定時計時燈亮，滅菌開始計時。
當內腔溫度比設定溫度低0.5℃以下，定時計時燈滅，不計時。
當滅菌時間達到設定的時間時，完成滅菌。定時計時燈滅，工作燈滅，發出十響蜂鳴聲，面板顯示“End”，結束工作。
“報警”燈
當內腔溫度比設定溫度高≥2℃以上，報警燈亮，面板顯示“Er2”，同時發出報警聲。
當內腔溫度回落到小于設定溫度+1.5℃以下時，報警燈滅，報警聲關閉。

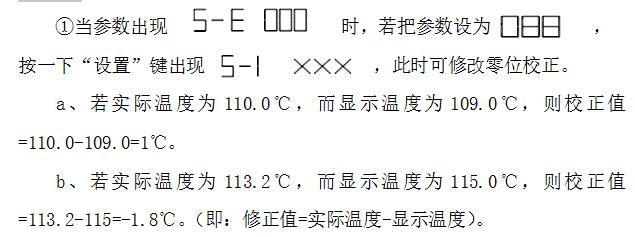

注：——*此步驟及以下步驟其中的參數與設備工作性能有關，用戶不要輕易改變或設置。用戶確有必要調整其中參數的，可以按照以下步驟自行調整。

D滅菌
1、本儀器安全閥整定壓力為0.25MPa。
2、當設定溫度和滅菌時間完成時，電控裝置將自動關閉加熱電源，“工作”指示燈“計時”指示燈滅，并伴有蜂鳴聲提醒，面板顯示“End”,此時滅菌結束。

3、滅菌結束后，排汽電磁閥將按三種模式工作。
模式：不排汽、脈沖排汽及常排汽，三種工作模式可人工干預(按放汽按鈕)。及在高壓滅菌器工作的任何時刻都可按放汽按鈕來干預滅菌器的放汽/不放汽。
六、注意與維修
★ 在設備使用中，應對安全閥加以維護和檢查，當設備閑置較長時間重新使用時，應扳動安全閥上小扳手，檢查閥芯是否靈活，防止因彈簧銹蝕影響安全閥起跳。
    同時設備工作時，當壓力表指示超過0.25Mpa時，安全閥不開啟，應立即關閉電源，打開放氣閥旋鈕，當壓力表指針回零時，稍等1-2分鐘，再打開容器蓋并及時更換安全閥。
★ 壓力表應按規定期限進行檢定，保證安全使用。日常使用中，若壓力表指示不穩定或不能恢復到零位，應及予以檢修或更換新表。
★ 本設備容器蓋上的橡膠密封圈使用日久會老化和變形，日常使用中除應正確使用外，如發現密封圈老化變形、斷裂情況時，應及時更換，保證安全使用。
★ 本設備在日常使用中如發現螺絲、螺母松動現象，應及時加以緊固，確保正常使用。
★ 堆放滅菌物品時，嚴禁堵塞安全閥（12）的出氣孔，必須留出空間保證其暢通放氣。
★ 每次使用前必須檢查桶內水量是否保持在滅菌桶擱腳處。
★ 當滅菌器持續工作，在進行新的滅菌作業時，應留有5分鐘的時間，并打開上蓋讓設備有時間冷卻。

★ 滅菌液體時，應將液體罐裝在硬質的耐熱玻璃瓶中，以不超過3/4體積為好，瓶口選用棉花紗塞，切勿使用未開孔的橡膠或軟木塞。特別注意：在滅菌液體結束時不準立即釋放蒸汽，必須待壓力表指針回復到零位后方可排放余汽。
★ 對不同類型，不同滅菌要求的物品，如敷料和液體等，切勿放在一起滅菌，以免顧此失彼，造成損失。
★ 平時應用潔布擦拭設備，保持設備的清潔和干燥，以處長設備使用年限。
★ 本設備是壓力蒸汽滅菌的專用設備，不得挪作它用。

七、主要零部件清單

序號	名　稱	型號規格	數　量	備　注
1	電熱管	3.2KW（70A） 3.5KW（100A）	1個
2	壓力表	0～0.40MPa Y60	1個	按法規要求校正、更換
3	安全閥	0.212MPa	1個	M16×1.5
4	密封圈	硅橡膠　自漲式	1個	視使用情況更換
5	熱開關	300℃　250V	1個

全自動立式壓力蒸汽滅菌器
裝　箱　單


序　號	名　稱	數　量	備　注
1	設　備	1臺
2	使用說明書	1份
3	壓力容器質量證明書	1份
4	質量保修卡	1份
5	合格證	1份
6	擋　板	1塊
7	網　籃	3個
8	放水管	1根
