一、概    述
    BMJ型霉菌培養箱是具有冷熱控制的高精度恒溫設備,可用于植物培養，育種試驗，細菌、霉菌、微生物的培養、保存，水體分析的BOD測定以及其它用途的恒溫試驗。是生物遺傳工程、醫療、衛生防疫、藥檢、農牧水產等科研單位理想的試驗設備。
二、結 構 特 點
本機箱體采用優質薄板加工而成，表面涂裝牢固、美觀。箱門左側裝有雙層中空玻璃視窗，并配以平移式外復門。觀察箱內實驗物品時，只需右移外復門，打開箱內照明，就可使試驗物品一目了然。內膽采用鏡面不銹鋼薄板制造，四角呈圓弧形，使箱內溫度均勻性好，經久耐用，清洗方便。
控溫部分采用以高亮度液晶屏顯示的新型智能數顯溫度調節儀，用戶可根據不同要求，通過操作控制面板的觸摸鍵對溫度及時間進行設定、調節，達到試驗?zāi)康摹?br /> 箱體底部配有腳輪，使安裝和移動更加輕松、方便。
三、工 作 原 理
培養箱由位于箱內溫度傳感器所感受到的實際溫度轉換成電信號，經微電腦來控制加熱器或制冷壓縮機工作，從而達到所需溫度。
四、技 術 參 數
1、 公稱容積：100L、150L、250L、400L；
2、 控溫范圍：5～50℃；
3、 溫度波動允差：±0.5℃；
4、 溫度均勻度允差：±1℃；
5、 電源電壓：交流220V/50Hz；
6、 輸入功率：1000W（100L）；  1100W（150L、250L）； 1350W(400L) ；
7、 工作環境：環境溫度10~30℃  相對濕度70%以下；
8、 制冷劑：R134；
9、 設備類別：I類。
五、安    裝
1．本設備需安裝于避開陽光直射，通風干燥的室內，設備與墻壁必須有10CM以上距離。
2．箱體可在安放到位后固定前部兩只剎車輪，使箱體安置平穩。
3．本設備使用交流220V/50Hz電源，供電電路中必須有可靠接地線，保證使用安全。
六、使 用 方 法

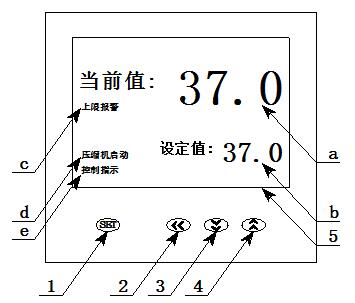

1、控溫儀面板布置說明
 1  SET鍵用于參數設定；
 2  移動鍵用于參數設定移動；
 3  減鍵用于參數修改；
 4  加鍵用于參數修改；
 5  液晶顯示屏顯示各類（為顯示狀態）。
　a) 當前值顯示測量溫度或濕度；
  b) 設定值顯示設定值溫度或濕度；
  c）顯示上限報警時說明測量溫度超上限；
  d) 顯示壓縮機啟動時說明壓縮機開始工作；
　e) 顯示控制指示時說明溫度和濕度傳感器正常工作。
　2、溫度設定
電源開關按到“通”處，生化培養箱進入工作狀態，液晶屏顯示出各種提示符及參數。
1）先按住移動鍵不放，再按SET鍵進入溫度設定狀態（當前值顯示C-01），設定值個位數閃動，按移動鍵來移動閃動數字，按加、減鍵來設定所需要溫度。
2）再按SET鍵進入定時設定狀態（當前值顯示┌-01），設定值的個位數閃動，按移動鍵來移動閃動數字，按加、減鍵來設定所需要定時時間。（注：時間單位為分鐘，設定值為０是連續工作。）
3）再按SET鍵當前值會顯示箱內溫度，設定值顯示所設定的值。此時溫度已設定好可以使用。
七、調 試 方 法
1、修正箱內溫度和顯示溫度之間差異的方法。
使用前提：設備帶有修正溫度的功能，因為設備隨著地域、氣候、使用環境的差異，當您進行溫度檢測時，可能會發現：箱內用溫度檢測設備(如：溫度計等)測得的溫度(稱為實際溫度)與溫度控制儀顯示的溫度(稱為顯示溫度)有差異，不相符合或有較大的差異，可以進行溫度修正調節。
1、 在顯示狀態時，按“SET”鍵，當前值：顯示SEL狀態，設定值００００時，按移動鍵來移動閃動數字，按加、減鍵輸入數值“0111”。
2、 再按“SET”鍵，進入溫度參數修正模式，當前值顯示：１SC。
將設定值的數值進行調整，如果實際溫度(溫度計測得的溫度)比顯示溫度有差異，那么將工作室溫度計測得值減去儀表顯示溫度值，其結果就是“１SC”的實際修正值。此值如果工作室溫度實測小于儀表顯示溫度值，那么得到的修正值是負值，反之是正值。用移動鍵來移動閃動數字，按加、減鍵來設定所需要溫度。
3、設定好以后，再按住“SET”鍵，當前值顯示“１HL”，為斜率修正設定，不要改變默認值(100)，再連續按SET鍵，返回到顯示狀態，此時溫度已修正好可以使用。
４、判斷前提
a)  溫度計需經檢測部門檢驗合格后測量。
b)  水銀溫度計的測量安裝位置：將溫度計懸空于內腔中心位置，不能直接放在隔板上測量。
2、設定上限溫度報警值、定時、月、日、時、分、打印時間、環境溫度的方法。
1）在顯示狀態時按SET鍵，當前值顯示SEL，設定值顯示“0000”，按“加鍵”輸入數值0001，在設定值顯示“0001”時。
2）再按SET鍵，當前值顯示AL1為溫度上限報警值，再按“△”或“▽”鍵設定所需要（出廠設定值為2），再連續按“SET”即可返回顯示狀態。
3）再按SET鍵，當前值顯示AL2為濕度上限報警值，再按“△”或“▽”鍵設定所需要（出廠設定值為5，僅用于恒溫恒濕箱），再連續按“SET”即可返回顯示狀態。
4）再按SET鍵，當前值顯示T為定時時間設定值，再按“△”或“▽”鍵設定所需要定時時間設定值（出廠設定值為0），再連續按“SET”即可返回顯示狀態。
5）再按SET鍵，當前值顯示n.d為月、日，再按“△”或“▽”鍵修改月、日，再連續按“SET”即可返回顯示狀態。
6）再按SET鍵，當前值顯示h.n為時、分，再按“△”或“▽”鍵修改時、分，再連續按“SET”即可返回顯示狀態。
7) 再按SET鍵，當前值顯示Tprn為打引間隔時間設定值，再按“△”或“▽”鍵設定所需要打印間隔時間設定值（出廠設定值為60），再連續按“SET”即可返回顯示狀態。
8）再按SET鍵，當前值顯示 ℃ 為環境溫度 ，再按“△”或“▽”鍵修改環境溫度值（出廠設定值為26℃），再按“SET”即可返回顯示狀態。

3、在外界環境溫度變化較大或者顯示溫度上下波動較大時。
為了保證培養箱的控溫精度，需要啟動儀表的自整定功能，使設備在環境溫度下，控制器內的技術參數與升溫曲線調整到**佳狀態，從而達到精確的控制溫度。
Note：
特別提示：當您設定溫度值變化較大（大于20度）時，如出現溫度波動大時，請啟動自整定功能。



自整定功能的操作
1、 在顯示狀態時，按“SET”鍵，當前值：顯示SEL狀態，設定值0000時按加、減鍵來設定值改為0534。
3、 再按“SET”鍵，進入溫度參數修正模式，當前值顯示9CI。
4、 連續按“SET”鍵九次后,當前值顯示AT1時按“加鍵”輸入數值0001。
5、 在設定值顯示 “0001”時，液晶顯示屏將液晶顯示“自整定”的字樣（自整定結束后自動消失）。
6、再連續按“SET”即可返回顯示狀態（在自整定時箱內的溫度會有較大的波動）。
特別提示：自整定過程切勿切斷電源和開啟箱門。如自整定非正常中斷，自整定過程無效，不會改變原有參數。


☆友情提示：為了保證箱內溫度的精度在不需要打開新風的時候，請關閉新風開關！
1、當箱體內使用溫度設置在38℃以上時，如發現溫度有漂移，請用戶檢查您所處的環境溫度是否符合在30℃以內，如環境溫度超過30℃，還繼續使用，請務必重新設置箱體環境參數（默認為26℃，出廠時已設置好）。
2、如環境溫度已超過30℃時，請把箱體默認的環境溫度設為≥28℃；當環境溫度低于10℃以下時，請把箱體環境溫度設為≤25℃。
具體操作步驟: 在顯示狀態時按“SET”鍵，當前值：顯示SEL狀態，設定值0000時，按移動鍵來移動閃動數字，按加、減鍵輸入數值“0001”→連續按設置鍵→℃  （26℃出廠默認值）進行修改。
八、注意事項與維護
1．培養箱在搬運中，禁止倒置及大于45度的平放。
2．使用中切勿頻繁改變設定值，以免壓縮機頻繁啟動造成過載，影響設備使用壽命。
3．箱內不需照明時，應將照明開關置于“關”位置，以免影響上層溫度，同時延長燈管使用壽命。
4．本機裝有二組保險絲，運行中若發生故障，請先切斷電源，檢查保險絲是否完好，再檢查其他部位。
5．為了保持設備的外觀,切勿用腐蝕溶液擦拭外表,箱內可用干布或酒精擦拭，保持箱內干凈。
6．當設備不用時，應保持箱內干燥，并切斷電源。
7．為確保箱內溫度均勻，應經常檢查箱內軸流風機是否正常運行。實驗時，箱內物品不宜擺放太密且切勿阻擋風機出風口，以利于箱內氣流循環。
8．切勿觸摸，碰撞箱內感溫探頭，造成溫度失控。
9．設備發生故障，應請專業人員維修或與本廠銷售部聯系，用戶請勿任意拆修。
10．本廠產品實行“三包”，從產品售出之日起，一年內如有質量問題本廠負責免費維修（人為損壞除外）。超過“三包”期的酌收修理費。

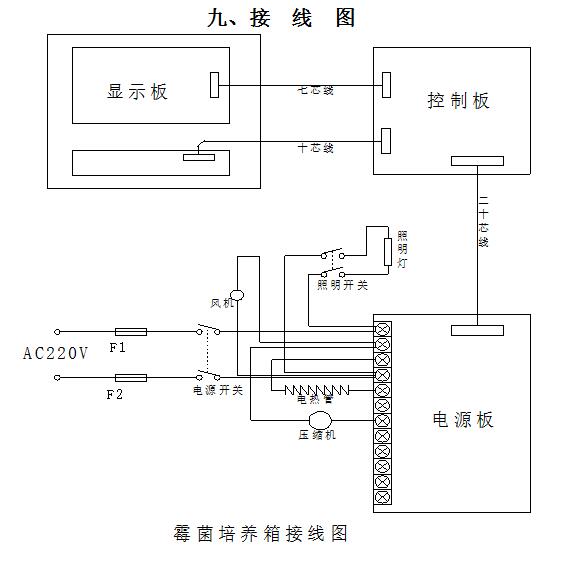

九、接　線　圖



液晶系列霉菌培養箱
裝　箱　單


序 號	名 稱	數  量	備      注
1	使用說明書	1份
2	合格證	1份
3	質量保修卡	1份
4	擱　板	2塊（100L） 3塊（150L） 4塊（250L）
5	擱　腳	8只（100L） 12只（150L） 16只（250L）
6	積水盤	1個
