安裝要求
用戶開箱后，先應閱讀使用說明，并按圖示安裝，本產品需固定安裝使用，同時注意以下要求：
 1．電源：用戶根據產品銘牌所示參數，按接線圖接線，電源插座應有可靠接地，并應配有熔斷器（用戶電路中必須安裝）。保證使用安全，接線插頭與插座應由用戶根據電流配置。（5升、20升：2**；10升：1**）見（圖1）。

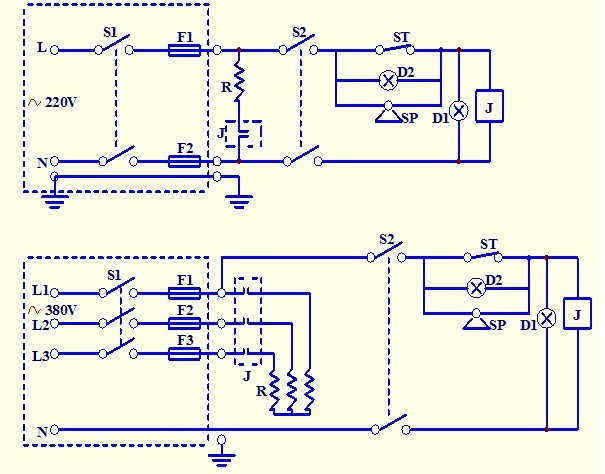

圖1

5升斷水自控型電氣原理圖（上圖）     10升、20升斷水自控型電氣原理圖（下圖）

S1：用戶開關    F1，F(xiàn)2，F(xiàn)3：熔斷器（5升、20升：2**；10升：1**）
S2：電源開關          ST：溫度開關            SP：蜂鳴器
D1：工作指示燈        D2：報警指示燈          R：加熱管
J：大功率繼電器

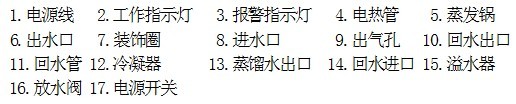

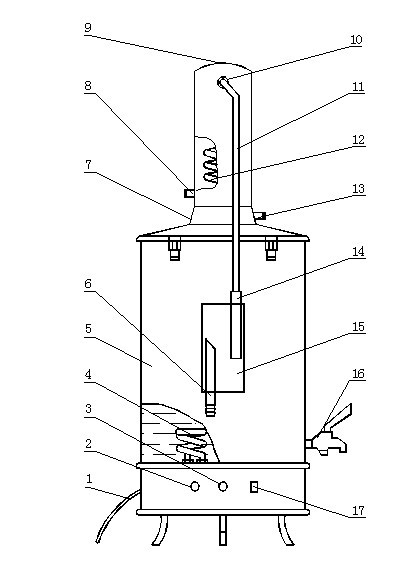

 2．水源：本產品進水用φ10軟管與蒸餾水器快卸接頭連接。如用戶供水管為1/2龍頭時，可在進水軟管另一端用生料帶纏繞幾圈插入1/2龍頭內孔即可。蒸餾水出口請用白色膠管連接，將所產蒸餾水引入容器內
（詳見結構示意圖）。
